圆形连接器和矩形连接器有哪些不同?该怎么选择?
2022-05-05

        连接器的种类多种多样,如果按照形状来分类的话,最常见的就是圆形连接器和矩形连接器了。本文主要给大家介绍的就是这两种连接器,他们各有优点,又该怎么选择呢?具体来看下文:

首先简单了解一下这两种连接器的定义

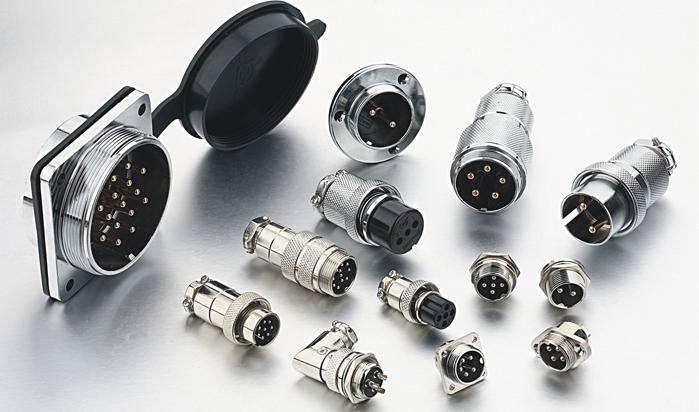

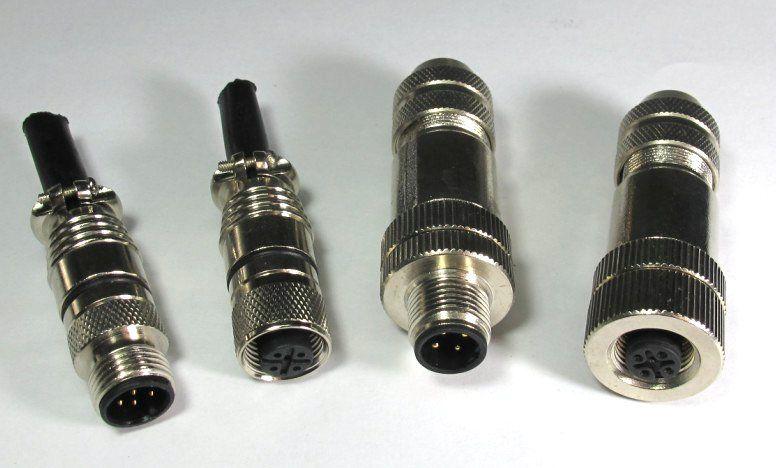

        圆形连接器

        圆形连接器是基本结构为圆柱形、具并有圆形插合面的一类连接器。在互连分类中,属于第5类.用于设备之间的互它即连"。广义上说.包括低频圆形连接器、从它射频同轴连接器以及音频连接器等。圆形连接器的圆柱形结构具有天然的坚固性,比其它任何形状都具有更高的强度。


        圆形连接器的插头、插座大都采用螺纹连接,其接线端子可从两个到上百个不等,具有体积小、可靠性高的特点,可满足电子设备之间电缆连接的需要。

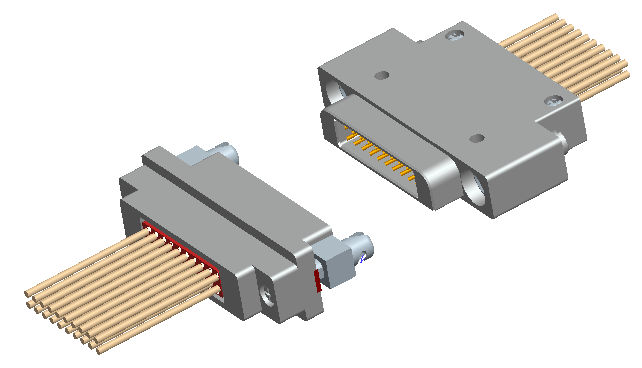

        矩形连接器

        矩形连接器是一种外形基本上为矩形且具有基本呈矩形配合面的连接器, 矩形连接器也是一种多接触对低频连接器。横断面呈矩形,有利于接触对的高密度排列。根据连接特点,矩形连接器也可分为直插式和锁紧式两种。

        矩形连接器多用锁扣锁紧,就是用锁扣弹簧和外壳侧面的凸缘来锁紧的,结构简单。操作方便。

        圆形连接器和矩形连接器的区别

        不论是圆形、矩形或者是其它种类的连接器,都在我们的生活中起着很大的作用,圆形连接器和矩形连接器除了形状上的区别外,它们的区别还体现在它们的应用领域上面,因为圆形连接器有着极其坚固的特性,所以,圆形连接器普遍应用在工业设备领域。



        而矩形连接器因为它的空间利用率比较高,所以,矩形连接器则主要应用于电子设备领域,有自行组装过电脑的朋友可能比较清楚,电脑主机里的连接器都是矩形连接器。 除此之外,在坚固性上面,圆形连接器的坚固性要比矩形连接器的坚固性更好。




根据性能和结构特点,则有非密封式、密封式、高低压混装式、高低频混装式多种。有的不带外壳,安装部分就是绝缘体上的凹缘;有的附有简单的金属安装板;有的则有完整的外壳。
